壓力表的構造
- 2011-08-27 14:45:38
-

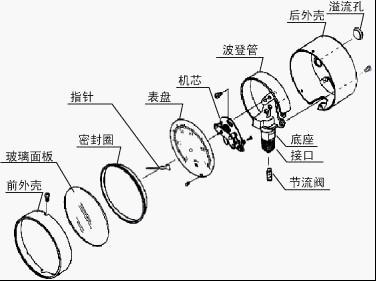

1. 壓力表的原理與構造
1.1原理：壓力表通過表內的敏感元件（波登管、膜盒、波紋管）的彈性形變，再由表內機芯的轉換機構將壓力形變傳導至指針，引起指針轉動來顯示壓力。
溢流孔：
若發生波登管爆裂的緊急情況的時候，內部壓力將通過溢流孔向外界釋放，防止玻璃面板的爆裂。注：為了保持溢流孔的正常性能，請在表后面留出至少10mm的空間，不要改造或塞住溢流孔。
指針：
除標準指針外，其他指針也是可選的。（零調指針最大值指針或設定指針）請在選型表中列出。
玻璃面板：
除標準玻璃外，其他特殊材質玻璃，如強化玻璃，無反射玻璃也是可選的。
性能分類：
普通型（標準）、蒸汽用普通型（M）、耐熱型（H）、耐振型（V）、蒸汽用耐振型（MV）耐熱耐振型（HV）。用途區分參考JIS7505波登管壓力表標準。
處理方式：
禁油/禁水處理…在制造時除去殘留在接液部的水或油。
外裝指定：
殼體顏色…除標準色以外，清特別注明。
節流閥：（可選）
為了減小脈動壓力，節流閥安裝在壓力入口處。
脈動壓力：
由于壓力發生器中泵的脈動特性，使壓力表的特診曲線振幅較大。這對壓力表是非常有害的。
連接方式：
本產品連接部有三種連接方式：
釬焊…用于銅類材質的連接
銀銅釬焊…用于銅類材質和不銹鋼材質之間連接
TIG焊接…用于不銹鋼材質之間連接
