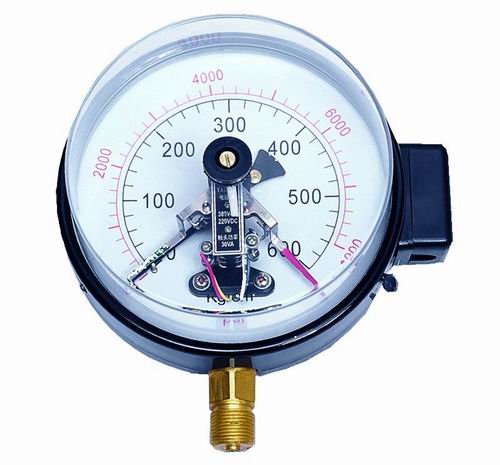

電接點壓力表
產品名稱:
電接點壓力表型號:
YX系列價格:
電議最小起訂量:
1
產品摘要:
YX-60/100/150電接點壓力表為能適應被測對象的各異和需求，本系列電接點壓力表在原有普通型和專用型的基礎上，又相繼研制了抗振型、耐蝕型、耐蝕抗振型以及帶有隔離裝置等多種類型共10多種型號的產品
- 產品描述
YX-60/100/150電接點壓力表適用于測量對銅合金無腐蝕、無爆炸危險、非結晶的各種液體、氣體等介質的壓力。儀表經與相應的電氣器件配套使用，可達到對被測壓力系統實現預先設定的最大或最小壓力值的雙位自動控制和發信(報警)的目的。
儀表具有測量控制功能，可任意設定上、下控制壓力值，動作穩定可靠，在石油、化工、電站、冶金等工業企業及機電設備上廣泛配套使用。
結構原理：
儀表由測量系統、指示裝置、磁助電接點裝置、外殼、調節裝置及接線盒等組成。當被測壓力作用于彈簧管時，其末端產生相應的彈性變形—位移，經傳動機構放大后，由指示裝置在度盤上指示出來。同時指針帶動電接點裝置的活動觸點與設定指針上的觸頭(上限或下限)相接觸的瞬時，致使控制系統接通或斷開電路，以達到自動控制和發信報警的目的。
在電接點裝置的電接觸信號針上，裝有可調節的永久磁鋼，可以增加接點吸力，加快接觸動作，從而使觸點接觸可靠，消除電弧，能有效地避免儀表由于工作環境振動或介質壓力脈動造成觸點的頻繁關斷。所以該儀表具有動作可靠、使用壽命長、觸點開關功率較大等優點。
儀表具有測量控制功能，可任意設定上、下控制壓力值，動作穩定可靠，在石油、化工、電站、冶金等工業企業及機電設備上廣泛配套使用。主要技術指標及功能：產品名稱產品型號公稱直徑（mm）精度等級測量范圍（Mpa）連接螺紋觸頭功率（VA）最高工作電壓（V）控制方式電接點壓力表YX-60Φ602.50～0.1～60M14×1.510DC220V或AC380V上下限YX-100Φ1001.60～0.1～100-0.1～0～2.4M20×1.510DC220V或AC380V上下限YX-150Φ1501.60～0.1～100-0.1～0～2.4M20×1.510DC220V或AC380V上下限磁柱電接點壓力表YX-100CΦ1001.60～0.1～100-0.1～0～2.4M20×1.530DC220V或AC380V上下限YX-150CΦ1501.60～0.1～100-0.1～0～2.4M20×1.530DC220V或AC380V上下限氧氣電接點壓力表YOX-100Φ1001.60～0.1～60M20×1.510DC220V或AC380V上下限YOX-150Φ1501.60～0.1～60M20×1.510DC220V或AC380V上下限氨用電接點壓力表YAX-100Φ1001.60～0.1～60M20×1.510DC220V或AC380V上下限YAX-150Φ1501.60～0.1～60M20×1.510DC220V或AC380V上下限耐溫電接點壓力表YTWX-100Φ1001.60～0.1～60M20×1.510DC220V或AC380V上下限YTWX-150Φ1501.60～0.1～60M20×1.510DC220V或AC380V上下限耐震電接點壓力表YTNX-100Φ1001.60～0.1～60M20×1.530DC220V或AC380V上下限備注：如果對儀表連接螺紋或其它方面有特殊要求時，請與公司協商訂做。結構原理：儀表由測量系統、指示裝置、磁助電接點裝置、外殼、調節裝置及接線盒等組成。當被測壓力作用于彈簧管時，其末端產生相應的彈性變形—位移，經傳動機構放大后，由指示裝置在度盤上指示出來。同時指針帶動電接點裝置的活動觸點與設定指針上的觸頭(上限或下限)相接觸的瞬時，致使控制系統接通或斷開電路，以達到自動控制和發信報警的目的。在電接點裝置的電接觸信號針上，裝有可調節的永久磁鋼，可以增加接點吸力，加快接觸動作，從而使觸點接觸可靠，消除電弧，能有效地避免儀表由于工作環境振動或介質壓力脈動造成觸點的頻繁關斷。所以該儀表具有動作可靠、使用壽命長、觸點開關功率較大等優點。結構原理：儀表由測量系統、指示裝置、磁助電接點裝置、外殼、調節裝置及接線盒等組成。當被測壓力作用于彈簧管時，其末端產生相應的彈性變形—位移，經傳動機構放大后，由指示裝置在度盤上指示出來。同時指針帶動電接點裝置的活動觸點與設定指針上的觸頭(上限或下限)相接觸的瞬時，致使控制系統接通或斷開電路，以達到自動控制和發信報警的目的。在電接點裝置的電接觸信號針上，裝有可調節的永久磁鋼，可以增加接點吸力，加快接觸動作，從而使觸點接觸可靠，消除電弧，能有效地避免儀表由于工作環境振動或介質壓力脈動造成觸點的頻繁關斷。所以該儀表具有動作可靠、使用壽命長、觸點開關功率較大等優點。
